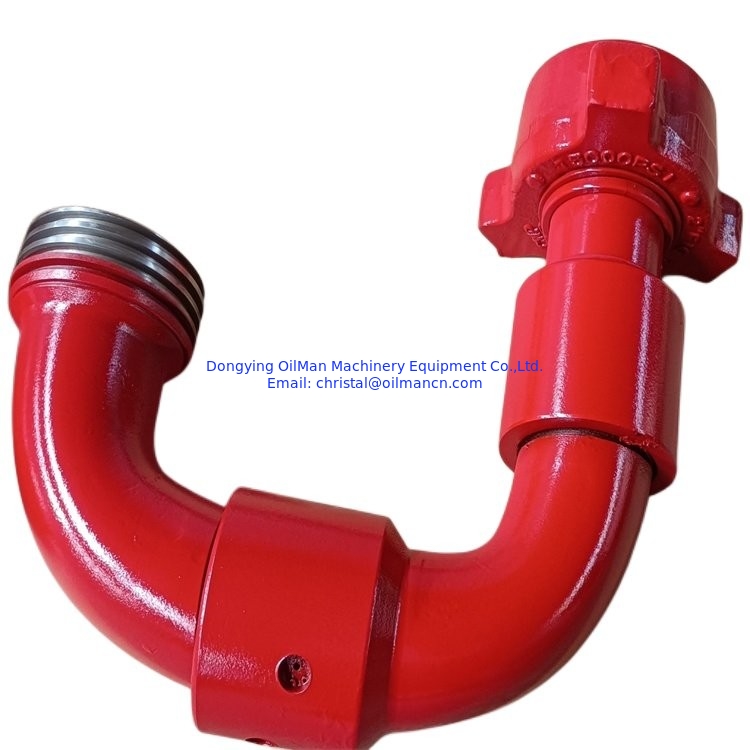

API SPM FMC type 2 pouces 3 pouces Fig1502 Tête de puits Union de coude Chiksan articulation pivotante

API SPM FMC Type 2 pouces 3 pouces Fig1502 Tête de puits haute pression 10000psi Union du coude Chiksan Joint pivotant joint

Description du joint pivotant

Les joints pivotants sont des équipements de cimentation et de fracturation de produits de contrôle de fluide haute pression.L'union du marteau est de changer de direction et de faciliter la construction du pipeline reliant la connexion de la conduite.Utilisé largement dans un environnement acide (à l'exclusion des environnements contenant du CO2, du H2S et des gaz acides) dans la conduite de décharge haute pression, la conduite d'entrée, une conduite de débit temporaire, les essais de puits,et autres lignes de transport haute tension sur pipelines. Les spécifications des joints pivotants sont de 11⁄2 "~ 4", pression de travail nominale de 42MPa ~ 105MPa, température de travail -46 °C ~ 121 °C.

⑴.Le joint pivotant à haute pression a été largement appliqué dans les conditions de travail acide, notamment le tuyau de décharge à haute pression, le tuyau d'admission, le tuyau de débit temporaire,tuyaux d'essai de puits et tuyaux de transport de fluides dans d'autres conditions de haute pression;

⑵.Le joint pivotant à balayage de 11⁄2 "~ 4 " de long possède une pression de travail à froid de 42Mpa ~ 105Mpa (6000psi ~ 15000psi), avec 10 types différents.Il peut être tourné de 360° dans un sens,deux directions ou troisLa société peut également fournir des joints pivotants à 90 degrés avec différents types et des kits de réparation dans des conditions de température normale, basse température et gaz sulfureux.

Caractéristiques

Principaux paramètres techniques de l'articulation pivotante

⑴Le joint pivotant de 90 degrés est relié à 10 types, 20 types, 30 types, 40 types, 50 types, 60 types, 70 types, 80 types, 90 types, 100 types d'union et les modes de connexion communs sont les suivants:

⑶.Exemple:Photographies d'explosion de 3"×105Mpa ((15000psi) -fig1502-M×M-10 de type 90 degrésJoint pivotant

⑷.Exemple:Liste des pièces de 3 × 105 Mpa ((15000 psi) -fig1502-M×M-10 type joint pivotant

Je ne veux pas.	Nom	Quantité utilisée	Je ne veux pas.	Nom	Quantité utilisée
1	WN joint courbé	1	8	NQ joint droit	1
2	Anneau de retenue de graisse	3	9	Rands	2
3	WQ joint droit	1	10	Rand de printemps	2
4	Boule en acier	297	11	Unité de Hummer	2
5	Blocage gras	9	12	Boucle à billes en acier	6
6	anneau d'étanchéité	3	13	Anneaux d'étanchéité en forme de O	3
7	Emballage des glandes	3	14	Circuit pour le trou	6
